齿轮操作机构
JN22-40.5/31.5
产品简介 Product Introduction
★齿轮操作机构使用说明
1.BR-40.5伞齿轮机构为JN22-40.5/31.5户内高压接地开关配套用作手动操
作.可与KYN61-40.5型号及其它型号高压开关柜配套使用。
2.操动轴的转动角 270°:90°(分-合)

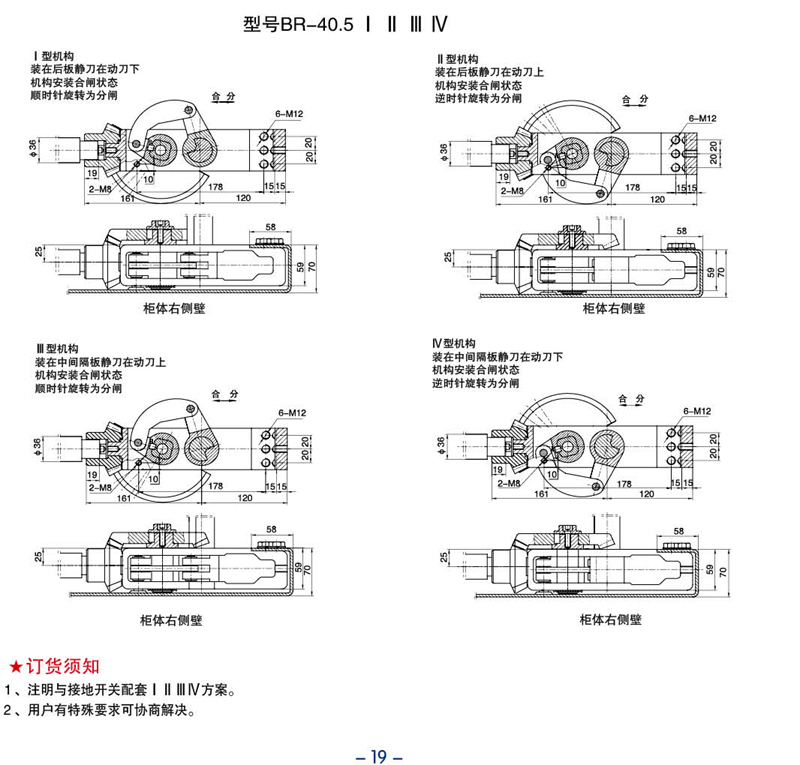

3.本操作机构按图所示为分闸状态.按接地开关安装方式配套为ⅠⅡ Ⅲ Ⅳ型机构
4.本机构摇杆V型孔安装接地开关主轴.机构与柜体固定时，务必注意：
a 在操动转轴时，小锥齿轮应咬合在大锥齿轮的第3-4齿位置。否则会造成达不
到转角要求。
b 本机构提供的方芯连结杆与用户的连结套配钻2-φ8销孔时，柜前操作手柄选
用最佳位置，有利于操作。
c 建议选用单杆操作手柄，操作力较为理想。
